热膨胀系数CTE定义
热膨胀系数(Coefficient of thermal expansion，简称CTE)是指物质在热胀冷缩效应作用之下，几何特性随着温度的变化而发生变化的规律性系数。线胀系数是指固态物质当温度改变1摄氏度度时，其长度的变化和它在某温度下时的长度的比值。
相关参数
- 计算公式：α=ΔL/(L*ΔT)
- 测试方法：热机械分析法（可以精确到ppm级别）
- 仪器技术参数
- 温度范围 ：-60～450℃
- 温度精确度 ：± 0.01℃
送样要求及注意事项
- 厚度方向: 长方体固体试样:6mm<长度<10mm, 6mm<宽度<10mm,1mm<厚度<4mm
- 圆柱形试样：6mm<直径<10mm,1mm<厚度<4mm
- 多方向试样,长方体固体试样:6mm<长度<10mm, 6mm<宽度<10mm,6mm<厚度<10mm
- 样品表面要光洁,平整(可以用400目的砂纸打磨平整).样品内部气孔尽量少,材料均匀

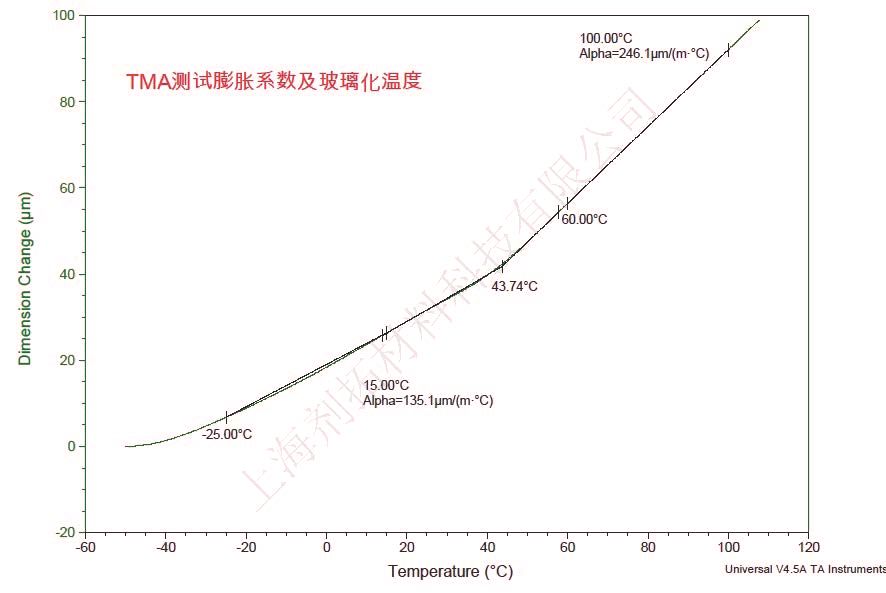

测试实例
参考标准
- ISO 11359-2:2014：《塑料 热力学分析 (TMA) 第 2 部分：线性热膨胀系数和玻璃化转变温度的测定》
- GB/T 36800.2-2018：《塑料 热机械分析法 (TMA) 第 2 部分：线性热膨胀系数和玻璃化转变温度的测定》
- GB/T 2572-2005：《纤维增强塑料平均线膨胀系数试验方法》
- SJ/T 11036-1996：《电子玻璃平均线热膨胀系数的测试方法》
- ASTM D696-2016：《使用石英玻璃热膨胀仪测定 - 30℃和 30℃范围内的塑料线性热膨胀系数的标准试验方法》
- ASTM D3386-00：《电绝缘材料线性热膨胀系数的标准测试方法》
- ASTM E228-95：《用透明石英膨胀仪测定固体材料线性热膨胀的试验方法》
- ASTM C539-84(2021)：《陶瓷瓷釉和陶瓷白瓷材料线性热膨胀的标准测试方法》
